铭将机械
专注干粉砂浆设备二十余载 致力于打造粉体混合设备领军企业
13213162960
13213162960

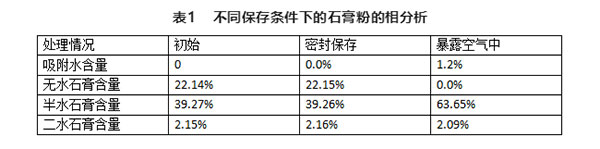

取同一袋建筑石膏，分成两份，一份密封保存1个月，另一份暴露在标准试验室的环境中1个月。然后分别测试不同存放条件下的石膏粉的相组成，见表1。
经过一个月的存放，在标准试验室的环境下的石膏粉中的无水石膏已经全部转化成为半水石膏，而二水石膏的含量基本保持不变。密封保存的石膏粉存放-一个月，其相组成未发生明显变化。暴露存放的石膏粉相组成发生变化，主要是因为II型无水石膏具有很强的活性，可以和空气中的水分发生反应而转变成半水石膏。

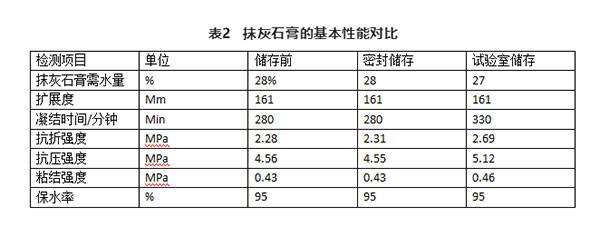

不同储存条件的建筑石膏配制成的抹灰石膏测试结果对比见表3。密封储存一个月的建筑石膏与储存前的建筑石膏性能无明显差别，而在试验室环境下存放的建筑石膏配制的抹灰石膏差别明显。其需水量较储存前的建筑石膏配制抹灰石膏用水量降低1%，凝结时间明显延长，力学强度明显提高。
通过相组成分析得出，引起抹灰石膏性能变化的原因是石膏粉中的II型无水石膏转变成半水石膏所致。熟石膏粉中含不稳定的III型无水石膏使得产品质量不稳定难以控制。建筑石膏陈化的最佳状态为:无水石膏基本转化完，β-半水石膏含量达到最高值，此时标准稠度用水量最小，强度达到最高值。
不同储存条件对抹灰石膏抗开裂性能的影响，取不同储存条件的建筑石膏分别配制成抹灰石膏，然后做抗裂试验。储存前和密封存储的建筑石膏配制成抹灰石膏后，其抗裂性能差别不明显，裂缝成不规则龟裂，多且深。而用试验室敞开存放的建筑石膏配制成的抹灰石膏其抗裂性能明显提高。即使在风速2~2.5m/s的环境下，抹成厚度不均的楔形的试件也无开裂现象。试验室敞口存放可以使II型无水石膏转变成为半水石膏，从而解决了III型无水石膏存在引起抹灰石膏的开裂问题。
磷石膏中的杂质对熟石膏的质量有哪些影响？
保温砂浆设备厂家分享保温砂浆配方
公司官网
豫公网安备 41019702002853号
备案号：豫ICP备2020034053号-2
您当前的位置：
